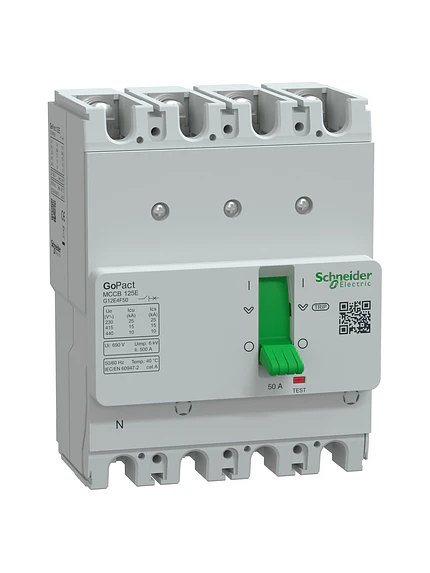

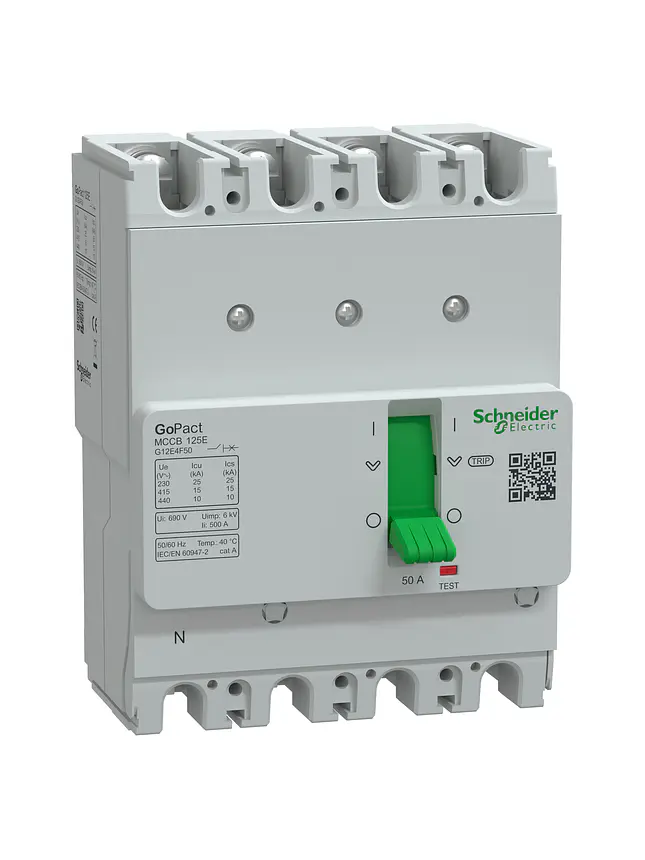

INTERRUPTOR SCHNEIDER GOPACT MCCB 4P 50A 15KA G12E4F50
Descripción
El Interruptor Automático Schneider Electric GoPact MCCB 125 G12E4F50 está diseñado para la protección y distribución de energía eléctrica en instalaciones residenciales y comerciales. Cuenta con 4 polos protegidos (4P/4D), corriente nominal de 50 A y tensión asignada de empleo de 415 V CA a 50/60 Hz.
Incorpora una unidad de disparo TM-D con tecnología termomagnética, proporcionando protección contra sobrecargas mediante protección térmica y contra cortocircuitos mediante protección magnética. Su protección térmica es fija a 1 × In, mientras que la protección magnética instantánea está configurada a 10 × In.
Ofrece una capacidad de corte Icu de 15 kA a 380/415 V CA y de 25 kA a 220/230 V CA, entregando protección para sistemas de distribución eléctrica. Además, es apto para seccionamiento y pertenece a la categoría de empleo A.
Su diseño permite instalación fija mediante placa posterior, con posibilidad de montaje horizontal o vertical. Dispone de terminales de tornillo y conexiones frontales para facilitar su integración en tableros eléctricos.
Características Técnicas
| Característica | Especificación |
|---|---|
| Marca | Schneider Electric |
| Gama | GoPact MCCB |
| Referencia | G12E4F50 |
| Producto | Interruptor automático MCCB |
| Bastidor | GoPact MCCB 125 |
| Número de polos | 4P |
| Polos protegidos | 4D |
| Corriente nominal | 50 A a 40 °C |
| Tensión de empleo | 415 V CA – 50/60 Hz |
| Poder de corte Icu 380/415 V | 15 kA |
| Poder de corte Icu 220/230 V | 25 kA |
| Unidad de disparo | TM-D |
| Tecnología | Termomagnética |
| Protección térmica | Fija – 1 × In |
| Protección magnética | Fija – 10 × In |
| Tensión de aislamiento Ui | 440 V CA |
| Tensión de impulso Uimp | 6 kV |
| Categoría de empleo | A |
| Montaje | Fijo / placa posterior |
| Posición | Horizontal o vertical |
| Terminales | Tornillo |
| Grado de protección | IP20 |
| Color | Gris RAL 7035 |
| Garantía | 18 meses |
Medidas
100 × 130 × 60 mm
- Ancho: 100 mm / 10 cm
- Alto: 130 mm / 13 cm
- Profundidad: 60 mm / 6 cm
- Peso: 0,9 kg
Durabilidad
- Endurancia mecánica: 30.000 ciclos
- Durabilidad eléctrica: 8.000 ciclos a 415 V In
- Temperatura de funcionamiento: -20 °C a 55 °C
- Temperatura de almacenamiento: -35 °C a 85 °C
- Altitud de funcionamiento sin disminución: hasta 2.000 m
Normativas
EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-2 Annex H
