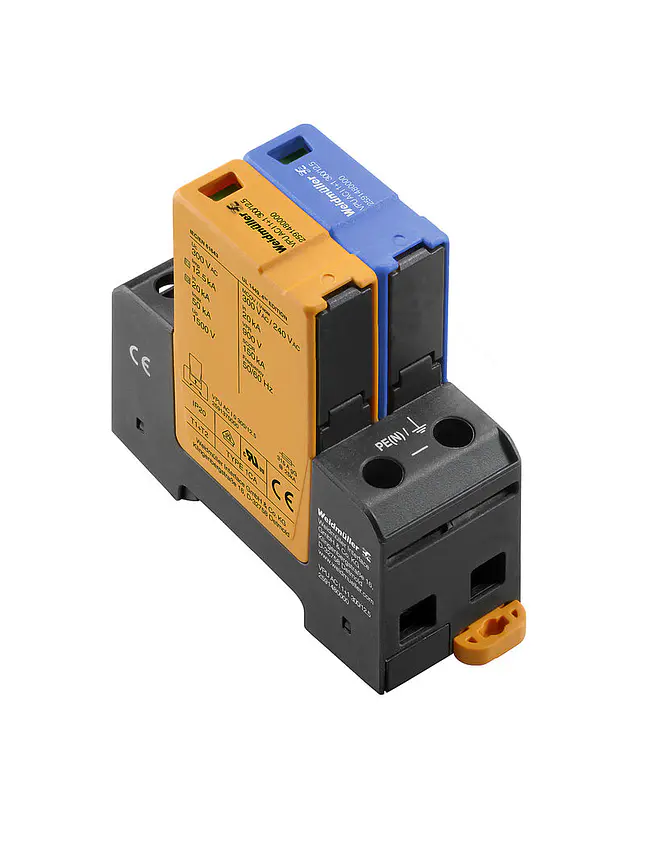

PROTECTOR SOBRETENSIÓN WEIDMÜLLER VPU AC I 1+1 300/12.5

El Protector de Sobretensión Weidmüller VPU AC I 1+1 300/12.5 es un dispositivo de protección para instalaciones eléctricas de baja tensión, diseñado para reducir eficazmente los efectos de sobretensiones transitorias y descargas atmosféricas.

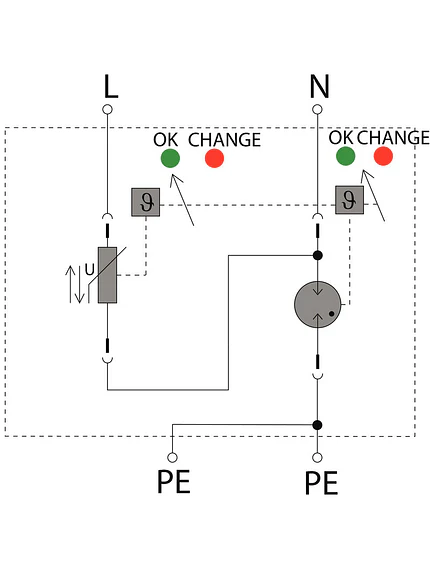

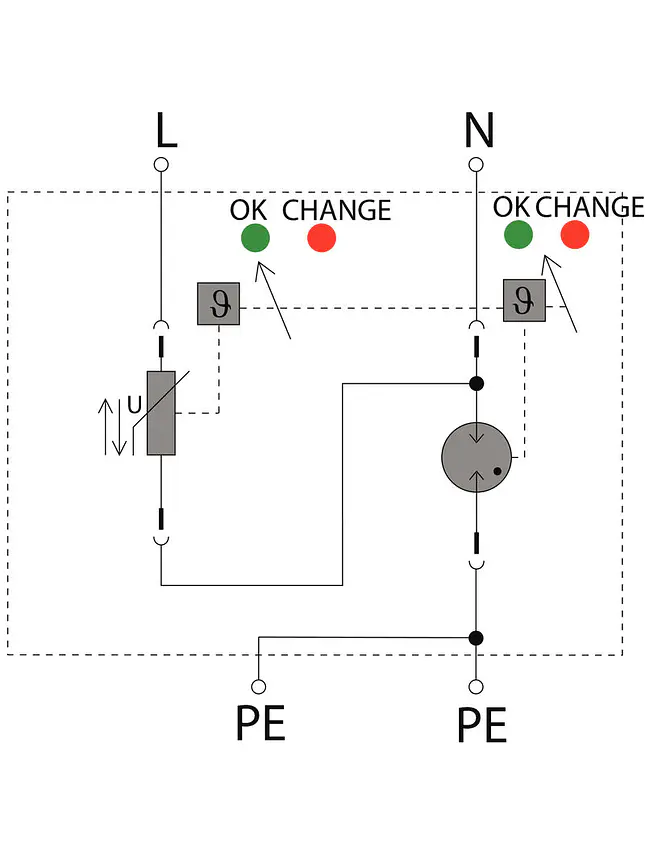

Corresponde a un protector Tipo 1 y Tipo 2, con configuración 1+1 y 2 polos, diseñado para redes monofásicas TN, TT e IT. Trabaja con una tensión nominal de 230 V AC, tensión continua máxima Uc de 300 V AC y ofrece un nivel de protección Up ≤ 1,5 kV.

Cuenta con una corriente de impulso Iimp de 12,5 kA (10/350 µs) en L-PE, corriente nominal de descarga de 20 kA y corriente máxima de descarga de hasta 50 kA. Su diseño permite la coordinación energética con protectores Tipo 1, Tipo 2 y Tipo 3.

Incorpora una indicación óptica que permite comprobar rápidamente su estado: verde indica funcionamiento correcto y rojo señala que el descargador debe sustituirse.

Está diseñado para montaje sobre carril DIN TS 35, ocupa 2 módulos (2 TE) y cuenta con grado de protección IP20 durante el funcionamiento. Admite conductores rígidos de hasta 35 mm² y flexibles de hasta 25 mm².

Una solución profesional para la protección de tableros e instalaciones eléctricas frente a sobretensiones, respaldada por la calidad de Weidmüller.

CARACTERÍSTICAS PRINCIPALES

MEDIDAS Y PESO

Alto: 96,3 mm
Ancho: 36 mm
Profundidad: 91 mm
Peso neto: 298 g

CONEXIÓN

Tipo de conexión: brida-tornillo.
Sección nominal: 16 mm².
Rango de embornado: 4 a 35 mm².
Conductor rígido: 1,5 a 35 mm².
Conductor flexible: 1,5 a 25 mm².
Par de apriete: 2 a 4,5 Nm.
