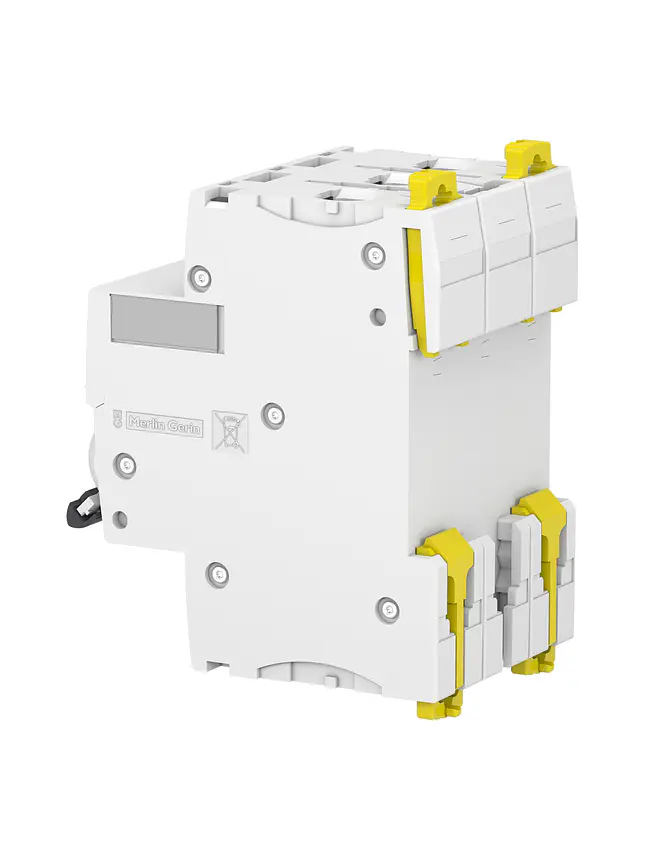

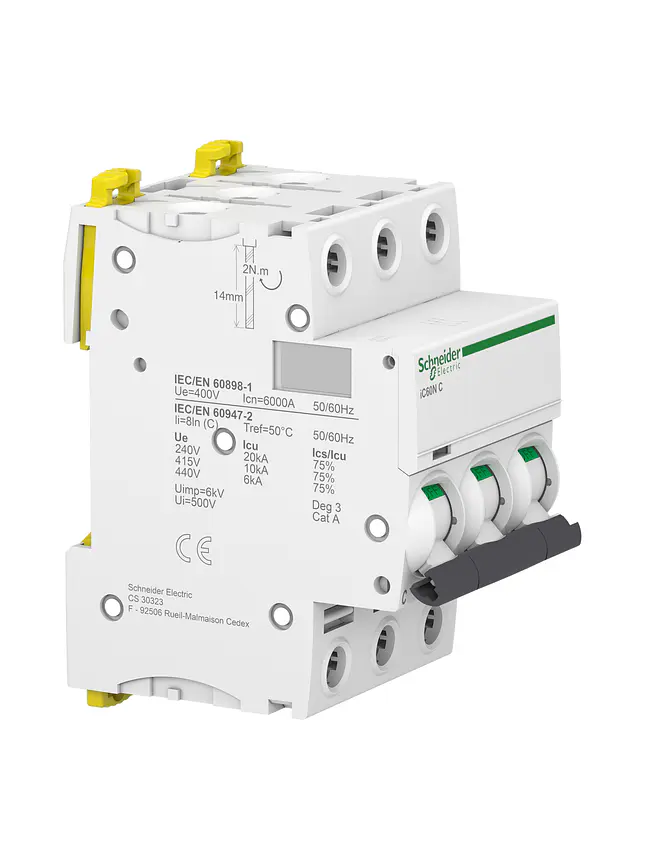

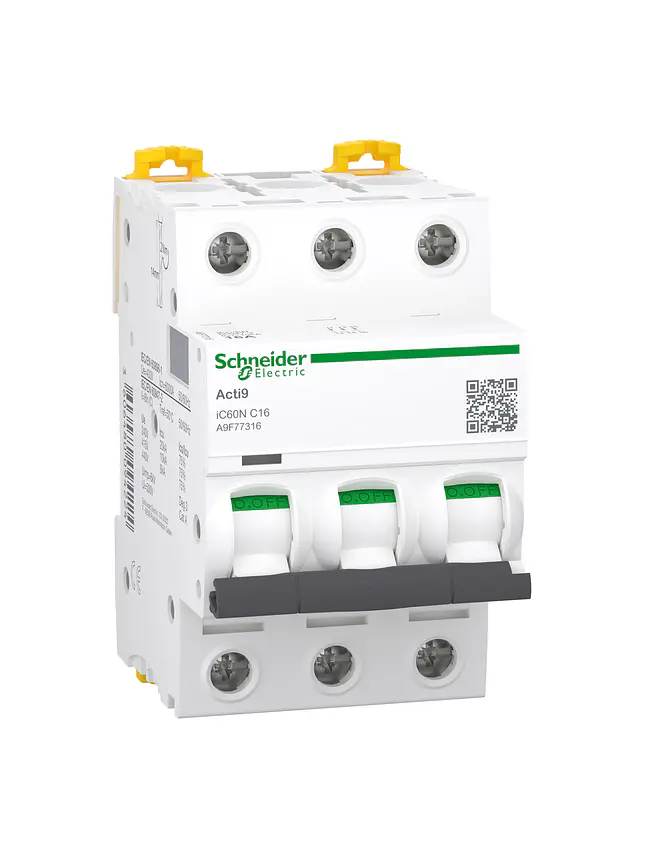

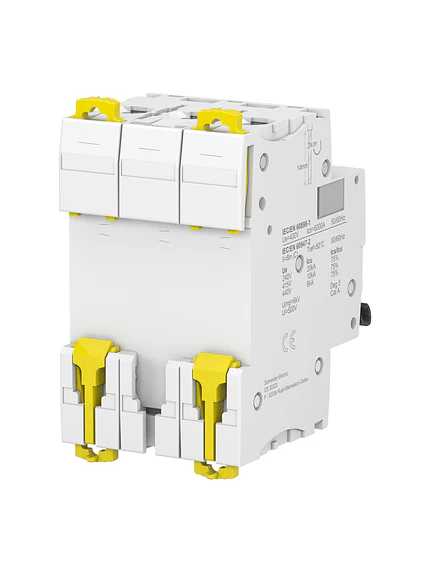

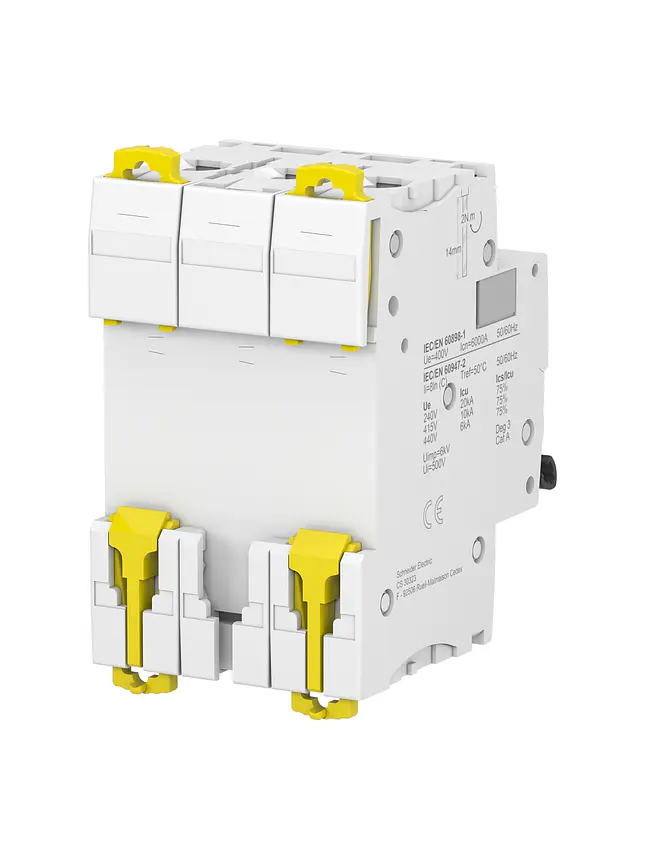

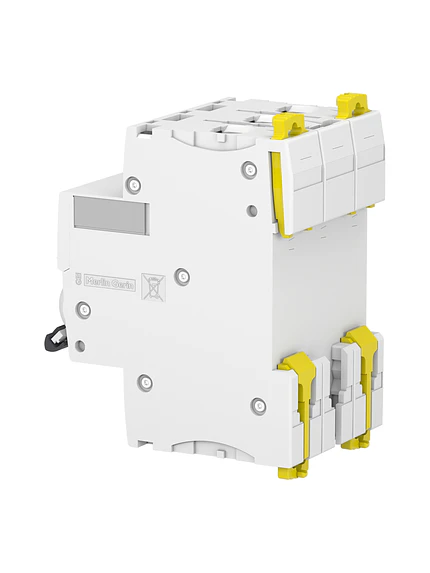

El interruptor automático Schneider Electric Acti9 iC60N 3P 16A curva C es una solución confiable para la protección de circuitos eléctricos en instalaciones residenciales, comerciales e industriales livianas. Diseñado bajo estándares internacionales IEC, garantiza protección efectiva contra sobrecargas y cortocircuitos.

Su diseño modular permite instalación rápida en riel DIN y compatibilidad con barras peinadas, facilitando el montaje en tableros eléctricos modernos.

Fabricado por Schneider Electric, líder mundial en soluciones eléctricas, asegura alto desempeño, durabilidad y seguridad operativa.

Ideal para aplicaciones de distribución eléctrica trifásica.

CARACTERÍSTICAS PRINCIPALES

• Marca: Schneider Electric
• Línea: Acti9
• Modelo: iC60N
• Código: A9F77316
• Corriente nominal: 16A
• Número de polos: 3P
• Curva de disparo: C
• Poder de corte: 6kA (IEC 60898-1)
• Poder de corte industrial: hasta 10kA (IEC 60947-2)
• Frecuencia: 50/60 Hz
• Tensión nominal: hasta 415V AC
• Protección térmico-magnética
• Montaje en riel DIN
• Compatible con barra peinada
• Indicador de posición de contactos
• Grado protección: IP20
• Categoría de sobretensión: IV
• Vida mecánica: 20.000 ciclos
• Vida eléctrica: 10.000 ciclos

ESPECIFICACIONES TÉCNICAS DESTACADAS

• Poder de corte 6kA a 400V AC según IEC 60898-1
• Poder de corte 10kA a 380–415V AC según IEC 60947-2
• Tensión de aislamiento: 500V
• Resistencia a impulsos: 6kV
• Temperatura operación: −35°C a +70°C
• Altitud operación: hasta 2000 m
• Conductor admisible:
  • rígido: hasta 25 mm²
  • flexible: hasta 16 mm²

APLICACIONES

Recomendado para:

• Tableros eléctricos trifásicos
• Protección de líneas de distribución
• Circuitos de fuerza
• Instalaciones comerciales
• Instalaciones residenciales
• Sistemas industriales livianos

La curva C es adecuada para cargas con corrientes de arranque moderadas:

• iluminación
• enchufes
• motores pequeños
• equipos generales

VENTAJAS CLAVE

• Protección térmica contra sobrecarga
• Protección magnética contra cortocircuito
• Alta confiabilidad Schneider Electric
• Montaje rápido en riel DIN
• Compatible con barras de distribución
• Indicador visual de estado
• Cumple normativa IEC

INFORMACIÓN IMPORTANTE

Este modelo figura como discontinuado por fabricante, pero sigue siendo ampliamente utilizado en mantenimiento, reposición y ampliación de tableros existentes compatibles Acti9.
