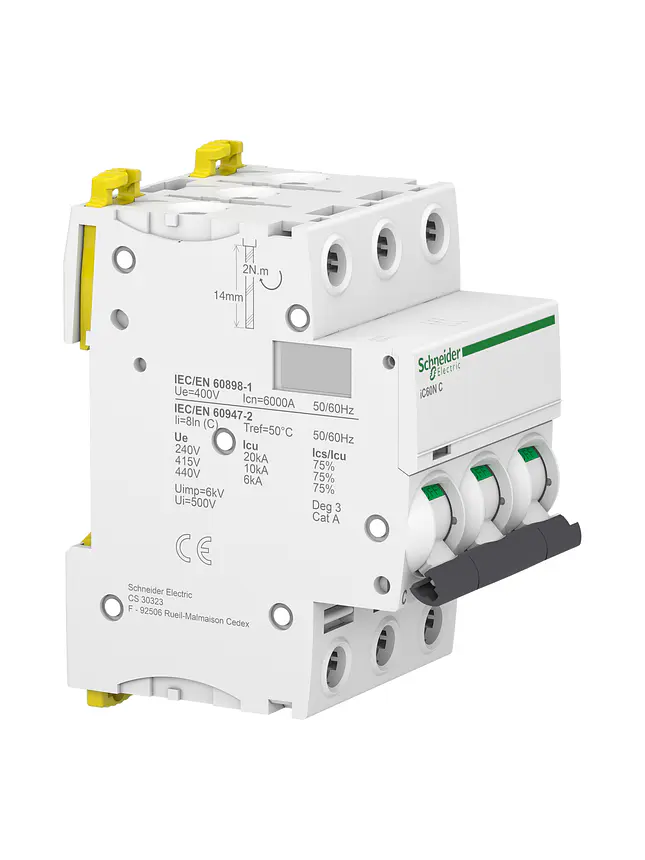

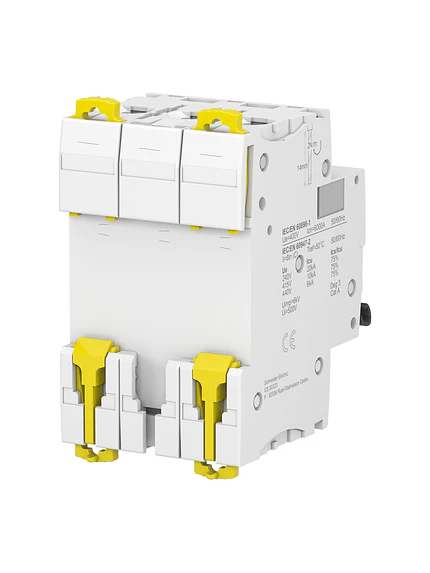

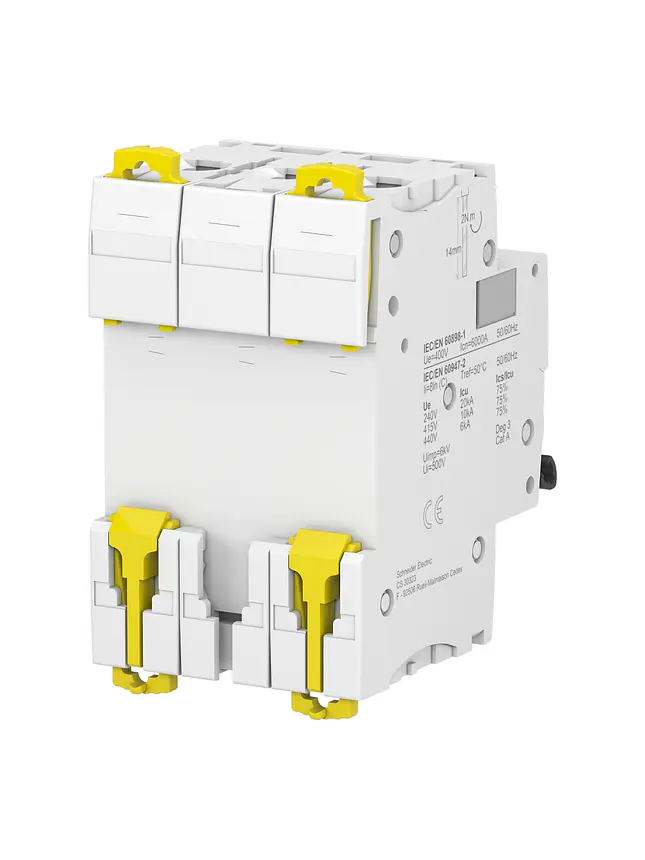

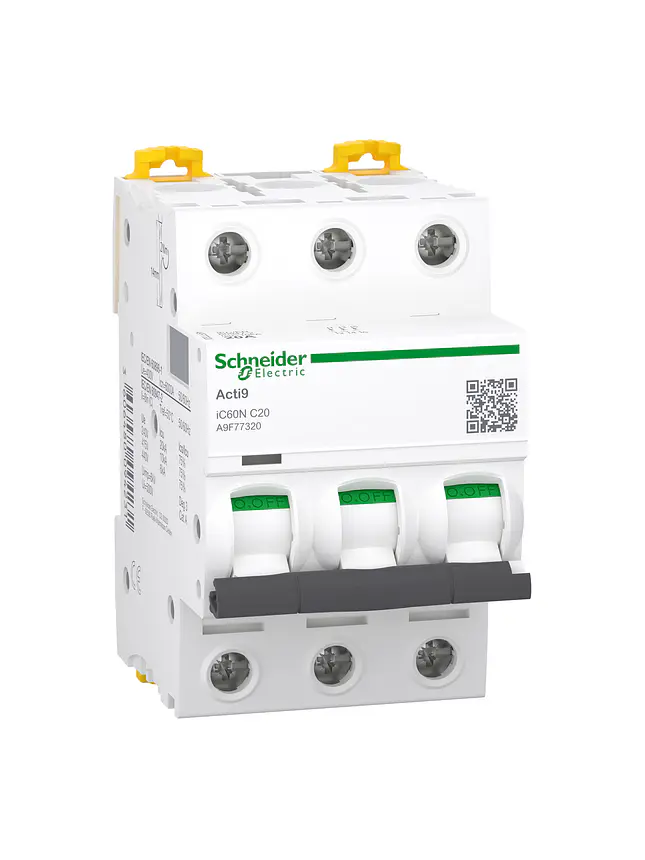

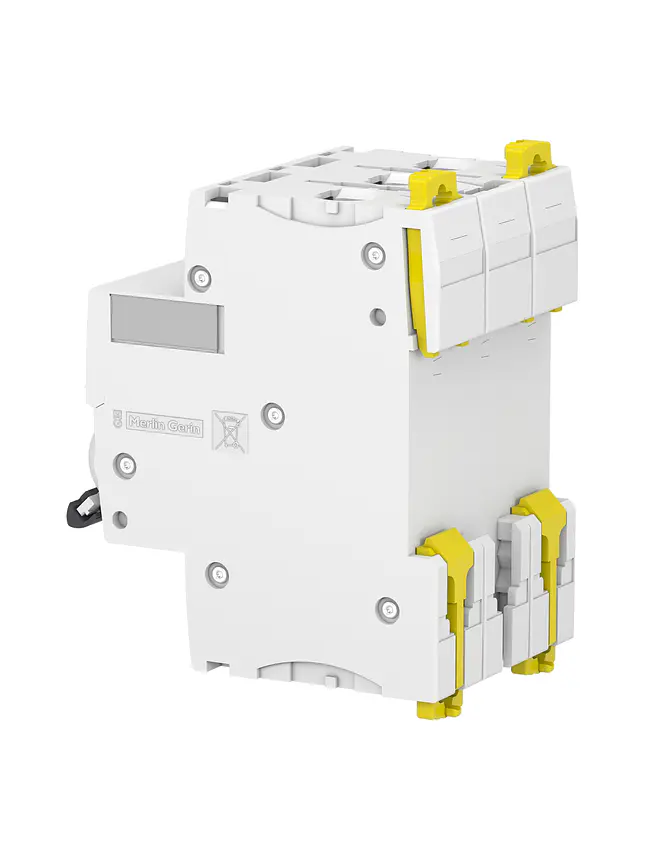

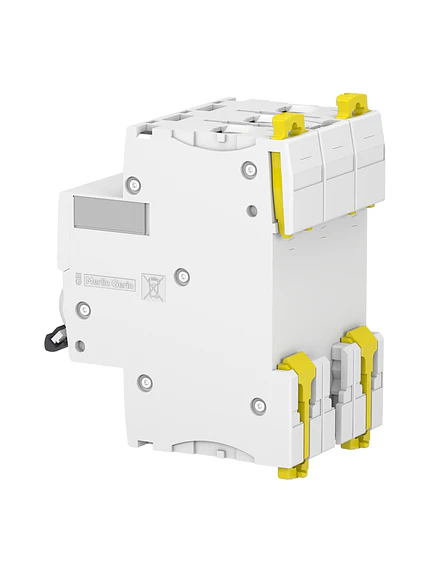

Interruptor Automático 3P 20A C iC60N Acti9 A9F77320
Descripción
El interruptor automático Acti9 iC60N 3P 20A curva C Schneider Electric es una solución confiable para la protección de circuitos trifásicos en instalaciones residenciales y comerciales. Diseñado con tecnología térmico-magnética, protege eficazmente contra sobrecargas y cortocircuitos, asegurando continuidad operativa y seguridad eléctrica.
Su formato modular permite instalación rápida sobre riel DIN, facilitando la integración en tableros eléctricos nuevos o existentes.
Fabricado bajo estándares internacionales IEC, ofrece alto desempeño y durabilidad en aplicaciones de distribución eléctrica.
⚠️ Producto discontinuado por fabricante, recomendado para reposición o mantenimiento de instalaciones existentes.
CARACTERÍSTICAS PRINCIPALES
• Marca: Schneider Electric
• Línea: Acti9 iC60N
• Código: A9F77320
• Tipo: Interruptor automático modular (MCB)
• Polos: 3P
• Corriente nominal: 20A
• Curva de disparo: C
• Poder de corte:
– 6kA (IEC 60898-1)
– 10kA (IEC 60947-2)
• Tensión nominal: hasta 440V AC
• Frecuencia: 50/60 Hz
• Tecnología: térmico-magnético
• Montaje: riel DIN 35 mm
• Ancho: 54 mm
• Alto: 85 mm
• Profundidad: 78,5 mm
• Protección: IP20 (IP40 en gabinete)
• Vida mecánica: 20.000 ciclos
• Vida eléctrica: 10.000 ciclos
BENEFICIOS CLAVE
✔ Protección contra sobrecarga y cortocircuito
✔ Instalación rápida en riel DIN
✔ Alta confiabilidad para tableros eléctricos
✔ Compatible con sistemas trifásicos
✔ Fabricación bajo normas IEC
✔ Ideal para reposición de equipos existentes
APLICACIONES
• Tableros eléctricos residenciales
• Tableros comerciales
• Protección de circuitos trifásicos
• Sistemas de distribución interior
• Proyectos eléctricos de mantenimiento
ESPECIFICACIONES TÉCNICAS
Normas: IEC 60898-1 / IEC 60947-2
Categoría: A
Tensión aislamiento: 500V
Impulso soportado: 6kV
Altitud operación: hasta 2000 m
Temperatura operación: −35°C a +70°C
Conexión conductores:
- Rígido: 1–25 mm²
- Flexible: 1–16 mm²
