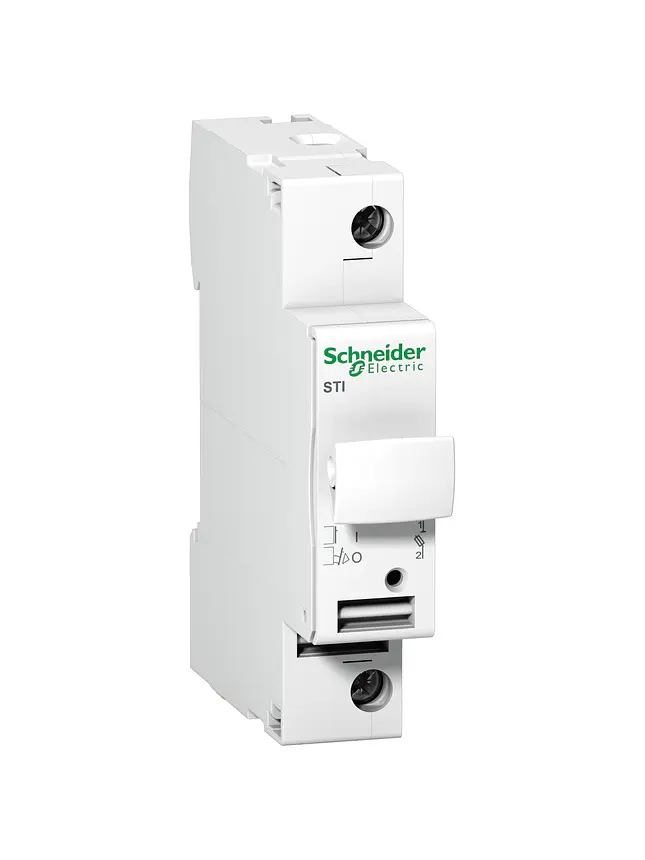

A9N15636 SCHNEIDER PORTAFUSIBLE ACTI9 STI 1P 25A DIN
Descripción
El Schneider Acti9 STI A9N15636 es un seccionador portafusible monopolar diseñado para montaje en riel DIN, ideal para aplicaciones de protección y seccionamiento en instalaciones eléctricas residenciales, comerciales e industriales.
Compatible con fusibles 10 x 38 mm tipo aM y gG, permite operar de forma segura circuitos hasta 500 V AC, asegurando continuidad operativa y mantenimiento sencillo dentro de tableros eléctricos.
Su diseño compacto de 2 módulos (18 mm) facilita la integración en sistemas modulares Acti9, manteniendo altos estándares de seguridad según normativa internacional.
Características principales
- Marca: Schneider Electric
- Línea: Acti9
- Modelo: STI
- Referencia: A9N15636
- Tipo: Seccionador portafusible
- Polos: 1P
- Corriente nominal máxima: 25 A
- Compatible con fusibles: 10 x 38 mm
- Tipos de fusible: aM / gG
- Tensión nominal de operación: 500 V AC
- Tensión de aislamiento: 500 V AC
- Montaje: Riel DIN
- Grado de protección: IP20
- Color: Blanco
- Normas: IEC 60269-1/2, IEC EN 60947-3
Especificaciones técnicas
- Altura: 81 mm
- Ancho: 18 mm
- Profundidad: 75 mm
- Torque de apriete: 2 N·m
- Conductor rígido: 0,75 a 10 mm²
- Conductor flexible: 0,5 a 6 mm²
- Longitud pelado cable: 12 mm
- Temperatura operación: −20°C a +60°C
- Temperatura almacenamiento: −40°C a +80°C
- Montaje modular: 2 pasos de 9 mm
Aplicaciones
- Tableros eléctricos residenciales
- Tableros industriales
- Sistemas de protección de circuitos
- Protección de líneas de control
- Seccionamiento seguro en mantenimiento eléctrico
